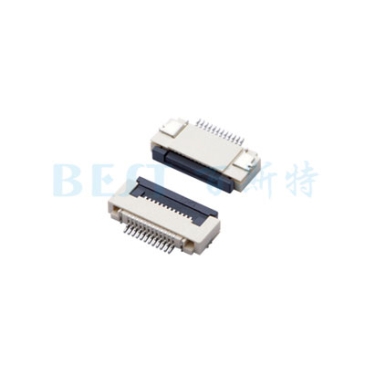

FPC連接器0.5K-DX-nPWB
產品簡介
FPC連接器0.5K-DX-nPWB,產品名稱為0.5mm FPC 掀蓋式或0.5間距FPC連接器,主要應用于各種數碼通訊產品、便攜式電子產品、電腦周邊設備、測量儀器、汽車電子等領域,如手機、數碼相機、筆記本電腦、MID、MP3\4\5、掌上游戲機、音響系統等。
訂購熱線:0755-83205533
產品介紹

FPC連接器0.5K-DX-nPWB產品簡介

產品名稱及型號

產品名稱:0.5mm FPC 掀蓋式

產品型號:0.5K-DX-nPWB

0.5間距fpc連接器0.5K-DX-nPWB外觀形狀、寸法及材質

主體:LCP

鎖扣:PA46 / LCP GF30%

端子:磷銅C5191 GF30%

焊片:磷銅C5191

(備注:金屬表面鍍錫/鍍金”)


FPC連接器0.5K-DX-nPWB技術參數

fpc連接器0.5K-DX-nPWB定格

最大容許電壓:50V,(AC/DC(有效值):50Hz)

最大容許電流:0.4A,(AC/DC(有效值):50Hz)

AC/DC(有效值):50Hz

使用溫度范圍:-25℃ ~ +85℃


0.5間距fpc連接器0.5K-DX-nPWB電氣性能

接觸電阻:適合FPC/FFC 嵌合;開放電壓20mV 以下;短路電流10mA 的狀態下測定。2 0 mΩ MAX

絕緣電阻:適合FPC/FFC 嵌合;相鄰端子間或端子與地面間加DC 500V 下測定。500MΩMIN

耐電壓:適合FPC/FFC 嵌合;相鄰端子間或端子與地面間加AC 200V(有效值)歷時1 分鐘下測定。無擊穿現象

0.5間距fpc連接器0.5K-DX-nPWB機械性能

鎖緊力及拔出力:適合0.3mm 厚的FFC;用每分鐘25±3mm的速度;平行地插入、鎖緊、拔出。

鎖緊力:1.96*n (N) MAX,拔出力:0.49*n (N) MIN

端子保持力:以用每分鐘25±3mm 的速度平行向外拉。3.92N MIN


0.5間距fpc連接器0.5K-DX-nPWB的環境和其他性能(外觀均無損壞)

重復插拔:無通電狀態;以10 次/分鐘的速度插拔20 次。接觸抵抗:60 mΩMAX

溫度上升:適合FPC/FFC 嵌合;最大容許電流通電,溫度測定。(UL 498),30 ℃MAX

耐振動性:DC 1mA 通電狀態下;嵌合軸沿XYZ三個方向振動;振幅1.5mm; 頻率10-55-10Hz/分;歷時2 小時。接觸抵抗:60 mΩMAX;瞬斷:1 ms MAX

耐沖擊性:DC 1mA 通電狀態下;嵌合軸沿相互垂直的6 個方向;以490m/s2{50G}沖擊;各3 次。瞬斷:1 ms MAX

耐熱性:適合FPC/FFC 嵌合;85±2℃的空氣中;放置96 小時;再回到室溫中放置1-2小時。接觸抵抗:60 mΩMAX

耐濕性:適合FPC/FFC 嵌合;40±2℃、相對濕度90-95%的空氣中;放置96 小時;再回到室溫中0.5 小時內測定。接觸抵抗:60 mΩMAX。絕緣抵抗:20 MΩMIN

溫度循環:適合FPC/FFC 嵌合;-55±3℃ 30 分鐘;常溫常濕 10-15 分鐘;85±2℃ 30 分鐘;常溫常濕 10-15 分鐘,循環5 次。接觸抵抗:60 mΩMAX

耐鹽霧性:適合FPC/FFC 嵌合;35±2℃、5±1%的鹽水噴霧8 小時;試驗后常溫水洗;再室溫干燥。接觸抵抗:60 mΩMAX

耐亞硫酸:適合FPC/FFC 嵌合;40±2℃、50±5ppm 的亞硫酸中放置24 小時。接觸抵抗:60 mΩMAX

可焊性:端子前端基準面0.2mm 處浸入245±5℃的錫槽中;歷時2±0.5 sec。沾敷性:沾敷面積95%以上.

耐焊接熱:在245±5℃熱風爐中經30±5sec 條件下,至少進行5 次。

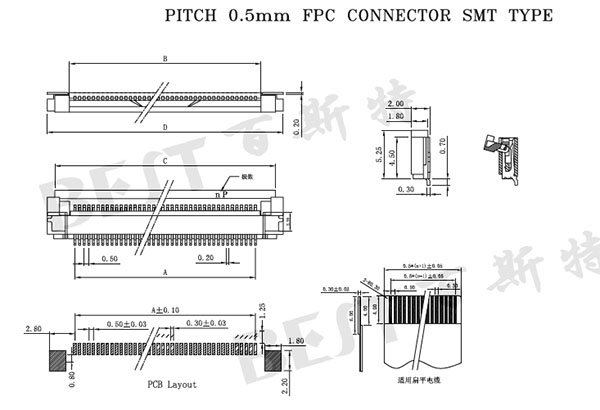

FPC連接器0.5K-DX-nPWB參考圖紙

FPC連接器0.5K-DX-nPWB參考圖紙
